Кухонные вытяжные вентиляторы Salda KUB-Т 120

Технические характеристики

Инструкция по монтажу

Скачать чертежи AutoCAD

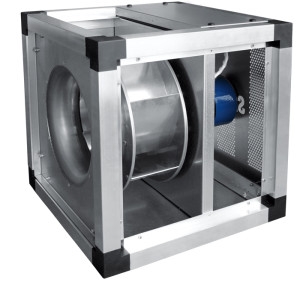

KUB T120_2Кухонные вытяжные вентиляторы Salda KUB-Т 120 для систем вентиляции, устонавливаются в системы, где воздух немного загрязнен или температура достигает 120°C. Эксплуатируются в целях вытяжки воздуха из кухни, производственных цехов и других мест, где нужна вытяжка загрязненного воздуха. Двигатели находятся снаружи от воздушного потока.

Легко разбираемый корпус, гарантирующий легкое монтирование.

Угол выдуваемого воздушного потока вентилятора — 90°.

Крыльчатка – загнутые назад лопатки.

Двигатель – IEC стандарта, наружныи ротор, регулируяма скорость, защитный выключатель On/Off, встроенная термоконтактная защита двигателя.

Корпус – из алюминиевой рамы и двойных стенок, оцинкованная стальная панель, 25 mm изоляция, из минеральной ваты.

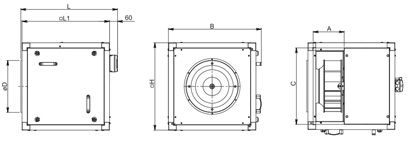

kjhgfghj



Тип Размеры (мм)
ØD L ▫ L1 ▫ H A B C
KUB T120 355 355 570 500 500 225 540 420
KUB T120 400 400 740 670 670 240 712 590
KUB T120 450 450 740 670 670 275 712 590
KUB T120 500 500 740 670 670 310 712 590
KUB T120 560 560 870 800 800 355 840 720
KUB T120 630 630 940 865 865 385 905 785



Тип Напряжение / Частота Потребляемая мощность Ток Скорость Мак.расход воздуха Мин./макс. темп.воз. Вес Класс защиты
В / Гц кВт А мин -1 м³ / ч ˚С кг Двигатель
355-4L1 ~1,230/50 0,44 2,55 1320 2522 -40/+40 33 IP-55
355-4L3 ~3,400/50 0,35 1,06 1340 2619 -40/+40 33 IP-55
400-4L1 ~1,230/50 0,59 3,17 1360 3892 -40/+40 55 IP-55
400-4L3 ~3,400/50 0,54 1,38 1390 3976 -40/+40 55 IP-55
450-4L1 ~1,230/50 1,14 6,55 1420 5477 -40/+40 62 IP-55
450-4L3 ~3,400/50 0,92 2,13 1430 5645 -40/+40 62 IP-55
500-4L1 ~1,230/50 1,6 7,95 1420 7045 -40/+40 66 IP-55
500-4L3 ~3,400/50 1,44 3,08 1430 7404 -40/+40 66 IP-55
560-4L3 ~3,400/50 2,5 5,04 1440 10942 -40/+40 98 IP-55
630-4L3 ~3,400/50 4,88 8,9 1450 15100 -40/+40 134 IP-55



Тип Аксессуары
TGRV TGRT PR
KUB T120 355-4L1 4 420х420-355
KUB T120 355-4L3 2 420х420-355
KUB T120 400-4L1 5 590х590-400
KUB T120 400-4L3 2 590х590-400
KUB T120 450-4L1 11 590х590-450
KUB T120 450-4L3* 590х590-450
KUB T120 500-4L1 14 590х590-500
KUB T120 500-4L3* 590х590-500
KUB T120 560-4L3* 695х695-560
KUB T120 630-4L3* 790х790-630
