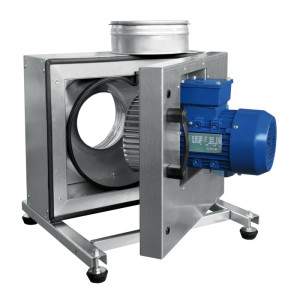

KF T120Кухонные вытяжные вентиляторы Salda KF T120 для систем вентиляции, устанавливаются в системы, где воздух немножко загрязнен или температура достигает 120°C. Вентилятор имеет двери, для удобного осмотра и обслуживания. Направление открытия двери — слева на право.

Вентилятор изолирован от корпуса с помощью соединителей и имеет антивибрационные крепления.

Крыльчатка – загнутые вперед лопатки, изготовленны из оцинкованной стали.

Двигатель – не требующий ухода, регулируемая скорость вращения, класс безопасности двигателя — IP 55, защитный выключатель On/Off.

Корпус — изготовлен из оцинкованной стали и двойных стенок, 50 mm изоляция, из минеральной ваты.

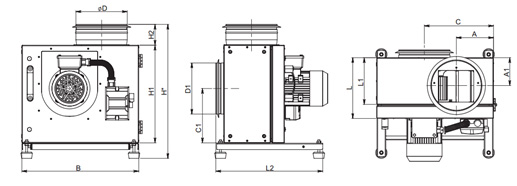

kjhgfd





Тип KF T120 160 KF T120 180 KF T120 200 KF T120 225 KF T120 250 KF T120 280 KF T120 315 KF T120 355 KF T120 400
Размеры (мм) ØD 200 200 200 250 315 315 315 400 400
ØD1 200 200 200 250 315 315 315 400 400
L 228 237 250 277 290 308 298 340 358
L1 173 182 196 222 136 253 242 285 298
L2 414 417 500 500 620 620 620 620 620
H* 496 524 548 597 651 688 752 905 890
H1 355 382 407 456 500 537 600 655 640
H2 80 80 80 80 90 90 90 190 190
B 413 456 484 537 577 626 695 770 750
A 123 145 145 161 170 180 195 211 202
A1 109 109 117 131 146 153 142 170 170
C 237 270 287 305 342 367 410 455 450
C1 195 213 228 253 278 304 339 370 355



Тип Напряжение / Частота Потребляемая мощность Ток Скорость Мак.расход воздуха Мин./макс. темп.воз. Вес Класс защиты
В / Гц кВт А мин -1 м³ / ч ˚С кг Двигатель
160-4L1 ~1,230/50 0,22 1,19 1360 829 -40/+40 22 IP-55
160-4L3 ~3,400/50 0,18 0,57 1310 849 -40/+40 22 IP-55
180-4L1 ~1,230/50 0,4 2,57 1320 1272 -40/+40 25 IP-55
180-4L3 ~3,400/50 0,29 1,0 1340 1303 -40/+40 25 IP-55
200-4L1 ~1,230/50 0,57 3,08 1360 1794 -40/+40 29 IP-55
200-4L3 ~3,400/50 0,54 1,44 1390 1826 -40/+40 29 IP-55
225-4L1 ~1,230/50 0,97 4,85 1350 2800 -40/+40 34 IP-55
225-4L3 ~3,400/50 0,92 1,72 1430 2860 -40/+40 34 IP-55
250-4L1 ~1,230/50 1,94 9,3 1420 4106 -40/+40 44 IP-55
250-4L3 ~3,400/50 1,6 3,37 1430 3860 -40/+40 55 IP-55
280-4L3 ~3,400/50 2,66 4,7 1440 5236 -40/+40 45 IP-55
315-4L1 ~1,230/50 0,32 1,77 1350 1693 -40/+40 45 IP-55
315-4L3 ~3,400/50 0,18 0,68 1330 1676 -40/+40 45 IP-55
355-4L1 ~1,230/50 0,4 2,5 1320 2499 -40/+40 53 IP-55
355-4L3 ~3,400/50 0,29 0,98 1340 2561 -40/+40 53 IP-55
400-4L1 ~1,230/50 0,54 3,05 1360 3374 -40/+40 56 IP-55
400-4L3 ~3,400/50 0,47 1,45 1390 3487 -40/+40 56 IP-55
